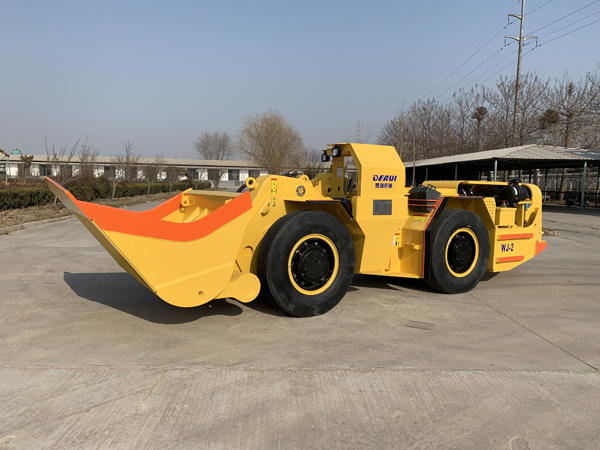

輪胎地下電動鏟運機是我國工礦行業常用的設備，常在井下工作，由于環境特殊（潮濕，通風不良，腐蝕性氣體濃度大）造成一部分電氣元件壽命短，故障率較高。針對這些問題并結合井下移動設備安全規程我們對鏟運機電路進行了改造，不但減少電氣元器件成本還大大降低了鏟運機的故障率，使鏟運機的安全性和可靠性得到了提高，在生產效率提高的同時也降低了維修費用。以下是對改進做詳細說明：

1、提高主接觸器線圈的工作電壓，由原來交流24V改為交流380V，通過這一改進將接觸器的動作電流降低16倍左右，這樣改的好處是減小控制觸點電壓損失，使接觸器控制觸點發熱量大大減少，同時觸點電蝕現象得到了抑制，在使接觸器更加可靠地吸合，也由于接觸器線圈的工作電壓為交流380V，可以直接取自電源電壓，不用經過控制變壓器降壓，使控制器的功率減小400VA，直接降低了元件成本。

2、用電動機綜合保護器取代了原先使用熱保護繼電器，代換的目的如下：

a、對電動機提供更多的保護，為電動機提供安全可靠的工作環境。

b、由于電動機綜合保護器使用感應檢測電流，減少了使用熱繼電器產生中間節點，根除由于熱繼電器觸點容量小容易損壞缺點，同時由于電動機動力線直接從接觸器引出也增加了機械強度。

3、采用中間繼電器，井下礦山移動設備安全規程規定，操作電壓不得大于交流24V，由于在第 一項主交流接觸器線圈電壓為交流380v，為了使本電路符合安全規程的要求，使用中間繼電器進行高低壓隔離。

4、操作電源改為直流開關電源，這樣好處從分利用開關電源輸入范圍寬的優勢，消除了由于輪胎地下電動鏟運機供電電源距離遠，造成在啟動時壓降大造成誤動作。

通過以上改造，解決了輪胎地下電動鏟運機在生產過程中集中暴露出來的薄弱環節，即減少了成本又增加了可靠性，提高了輪胎地下電動鏟運機的工作效率，大大降低了維修費用和時間，達到了預期的目標。
